| Tên thương hiệu: | Genyu |
| MOQ: | 1000 mảnh |
| giá bán: | $1.95/pieces 1000-4999 pieces |
1. Tên thương hiệu: Genyu
Số hiệu mẫu: GY88128-25
| Chế độ hiển thị | Mô-đun hiển thị phân đoạn COB |
| Khoảng cách chân | 2.54 mm |
| Kích thước màn hình | 64(W)*41(H)*9(D) mm |
| Kích thước mô-đun | 76(W)x58(H)x19.7(D) mm |
| Phân đoạn màn hình | LCD tùy chỉnh phân đoạn |
| IC điều khiển/điều khiển | HT1621 |

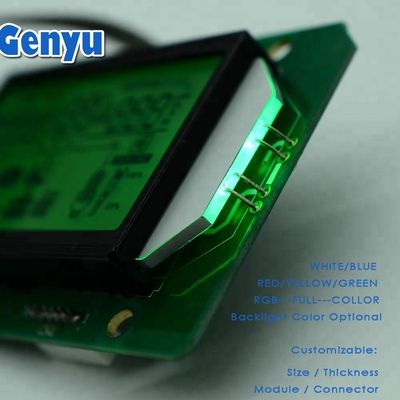

| Màu hiển thị/Đèn nền LED | TRẮNG /XANH DƯƠNG/ ĐỎ /VÀNG /XANH LÁ /RGB ĐẦY ĐỦ MÀU |
| Góc nhìn | 6 giờ LCD LED SCREEN |
| Chế độ hiển thị | TN HTN dương truyền |
| Thông số LCD | Duty1/4 Bias1/3 |
| Thông số LCD | BL I=30MA |
| Thông số LCD | VOP=4.2V |
| Nhiệt độ hoạt động | -10~+60℃ |
| Vùng xem | 40.5 * 20.1mm |
Chi tiết giao diện PIN:
| HTN CNI | 1 | DỮ LIỆU | HTN CN2 | 1 | N.C |
| 2 | RW | 2 | FUNCT2 | ||
| 3 | BL | 3 | VDD(5V) | ||
| 4 | CS | 4 | CHỨC NĂNG | ||
| 5 | VSS | 5 | ON.P | ||
| 6 | FUNCT2 | 6 | SW2 | ||
| 7 | VDD(5V) | ||||
| 8 | CHỨC NĂNG | ||||
| 9 | ON.P | ||||
| 10 | SW2 |
3. Bản vẽ
Bạn muốn nhiều hơn?
Sơ đồ đầu nối PIN/FPC dự kiến?
Thiết kế bố cục LCD theo hình ảnh màn hình của bạn?
Liên hệ với chúng tôi, bạn của tôi, chỉ cần nhấp vào đây!

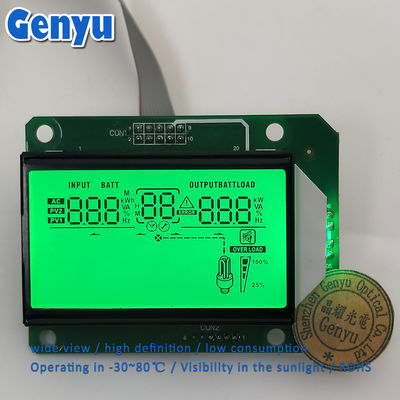

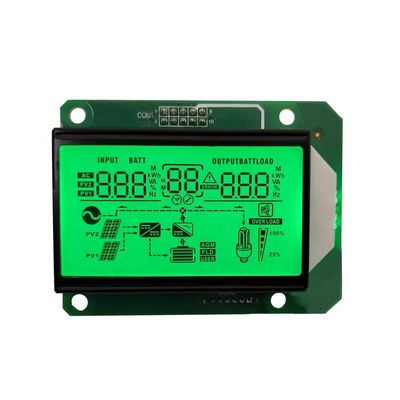

MẶT TRƯỚC MÀN HÌNH LCD

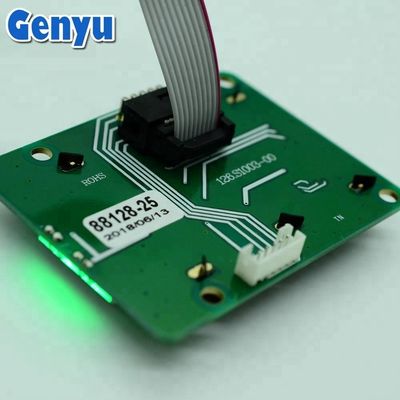

MẶT SAU MÀN HÌNH LCD

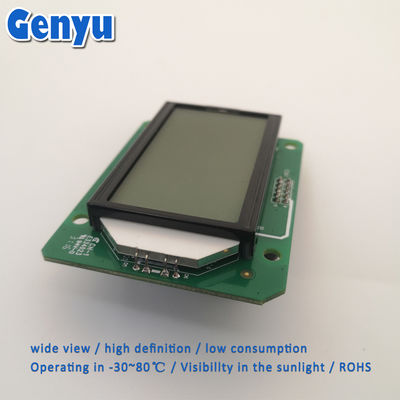

KHI ĐÈN NỀN KHÔNG HOẠT ĐỘNG

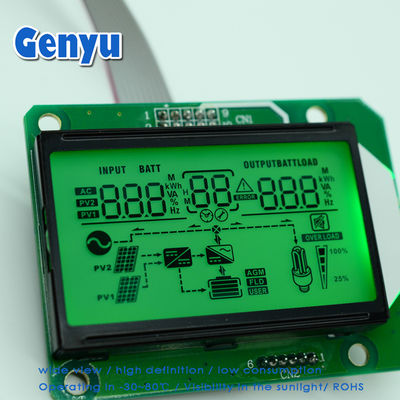

KHI ĐÈN NỀN XANH LÁ CÂY HOẠT ĐỘNG
Nhiều mô-đun hiển thị LCD phân đoạn cho các sản phẩm Điện/Biến tần năng lượng mặt trời/UPS
Giao hàng
Các mặt hàng sẽ được vận chuyển trong vòng 3 ngày làm việc sau khi nhận được thanh toán.
Bởi DHL/UPS/FedEx/TNT: khoảng 2-5 ngày làm việc.
Bởi EMS: khoảng 7-10 ngày làm việc.
Bởi CPAM/HKPAM: khoảng 10-30 ngày làm việc.
Đóng gói
1. Chọn một túi đóng gói tĩnh điện phù hợp theo kích thước của sản phẩm và sử dụng hộp máy bay có xốp để đảm bảo sản phẩm không bị hư hỏng trong quá trình vận chuyển.
2. Ba loại túi chống tĩnh điện hoặc túi bong bóng, Khay nhựa, và Hộp carton.
3. Loại đóng gói: Được bọc trong màng bong bóng khí và được bao phủ bởi các khay chống tĩnh điện, sau đó được đóng gói trong các thùng carton phù hợp.
Việc đóng gói có thể chịu được sự xử lý thô.
