| Tên thương hiệu: | Genyu |
| Số mẫu: | GY12864-48 |
| MOQ: | 100 cái |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, MoneyGram, Thẻ tín dụng |
| Khả năng cung cấp: | 150K chiếc / tháng |

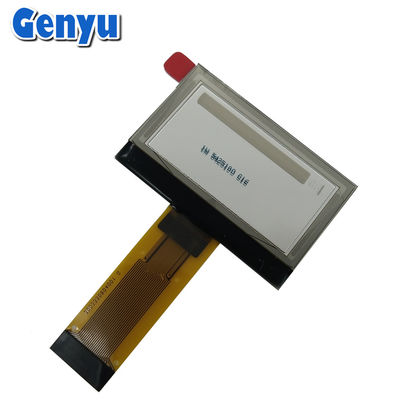

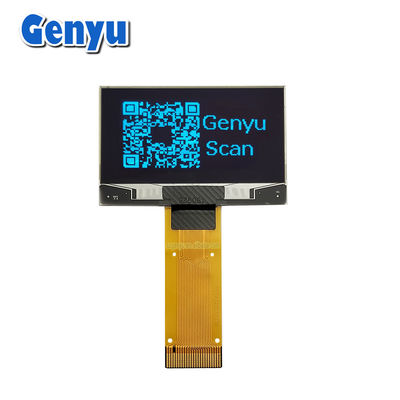

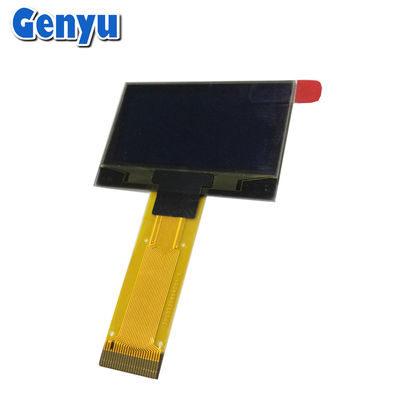

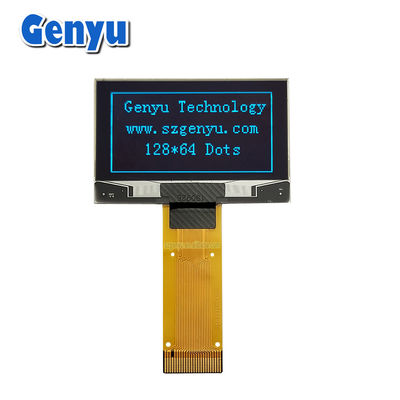

1.54 Inch OLED Display Panel Màu xanh 128x64 Dots 24PIN với Serial Interface
Các1.54 inch OLED SPD0301màn hình là một màn hình OLED màu hoặc màu nhỏ sử dụngSPD0301Nó thường được sử dụng trong các hệ thống nhúng, đồng hồ thông minh, máy theo dõi thể dục, và các thiết bị di động khác cần màn hình nhỏ gọn, năng lượng thấp.
SPD0301 Tổng quan về bộ điều khiển:
CácSPD0301là một trình điều khiển / bộ điều khiển OLED hỗ trợ cả haimàu đơnvàmàu OLEDNó thường được sử dụng trong các ứng dụng nhỏ, năng lượng thấp.SPI(và có thể là I2C) giao diện để giao tiếp với bộ vi điều khiển.
Trong khiSPD0301Bộ điều khiển không phổ biến như các bộ điều khiển OLED khác nhưSSD1306, nó vẫn được hỗ trợ rộng rãi trong một số thư viện để sử dụng với Arduino và các vi điều khiển khác.
Các thông số chi tiết:
| 1 | Tên thương hiệu | Genyu |
| 2 | Số mẫu | GY12864-48 |
| 3 | Chế độ hiển thị | OLED ((Diode phát sáng hữu cơ) |
| 4 | Màu sắc | Màu xanh |
| 5 | Kích thước | 1.54 inch |
| 6 | Điểm ma trận | 128 x 64 pixel |
| 7 | Kích thước mô-đun |
42.04 ((W) x27.22 ((H) x1.41 ((D) mm
|
| 8 | Khu vực xem | 37.052 (W) x 19.516 ((H)mm |
| 9 | Khu vực hoạt động |
35.052 ((W) x17.516 ((H)mm
|
| 10 | Kích thước chấm | 0.254 ((W) * 0.254 ((H) mm |
| 11 | Điểm Pitch | 0.274 ((W) * 0.274 ((H) mm |
| 12 | IC ổ đĩa | SPD0301ZD |
| 13 | Giao diện |
6800/8080 giao diện, 4 dây nối tiếp giao diện, I2C
|
| 14 | Bộ kết nối FPC | 24PIN, loại ổ cắm |
| 15 | FPC Pitch | 0.5 mm |
| 16 | Phương pháp điều khiển | VDD = 1,65V ~ 3,3V, Vin = 11,5 ~ 12,5V |
| 17 | góc nhìn | 160° |
Màn hình OLED (0,42 inch ~ 3,12 inch ):
Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv
Pin-out cho 1,54 inch OLED SPD0301 (SPI Interface):
Những hình ảnh điển hình cho1Màn hình OLED SPD0301 54 inchsử dụngSPIgiao diện có thể trông như sau:
VCC: Nguồn cung cấp điện (thường là3.3Vhoặc5V)
GND- Địa ngục.
CS (Chọn chip): SPI chip chọn chân.
SCK (Serial Clock)Đinh đồng hồ SPI.
SDI (MOSI): Master Out Slave In (pin nhập dữ liệu SPI).
DC (Dữ liệu/Lệnh): Data/Command pin, được sử dụng để phân biệt giữa dữ liệu và lệnh.
RES (Tái thiết lập): Đặt lại chân cho màn hình.
VCCĐinh nguồn điện.
GNDĐinh đất.
A. 1) Màn hình LCD phân đoạn tùy chỉnh;
2) Mô-đun hiển thị LCD đồ họa đơn sắc / ma trận chấm;
3)Micro OLED Display Module;
4) Bảng hiển thị LCD màu TFT;
5) Đèn đèn LED.
2Q: Nhà máy của anh ở đâu?
A.Văn phòng của chúng tôi nằm ở Thâm Quyến, Quảng Đông và nhà máy của chúng tôi ở tỉnh Giang Xî.
5. Q: Tôi có thể nhận được một mức giá thấp hơn cho màn hình OLED?
A: Vâng, giá rẻ hơn với đơn đặt hàng lớn hơn / số lượng lớn hơn.
6. Q: Làm thế nào bạn kiểm soát chất lượng sản phẩm?
A: Tất cả các sản phẩm đều được kiểm tra 100% trước khi vận chuyển.
