| Tên thương hiệu: | Genyu |
| Số mẫu: | GY12864-96 |
| MOQ: | 100 cái |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, MoneyGram, Thẻ tín dụng |
| Khả năng cung cấp: | 150K chiếc / tháng |

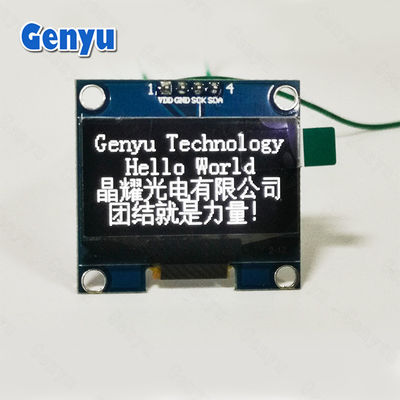

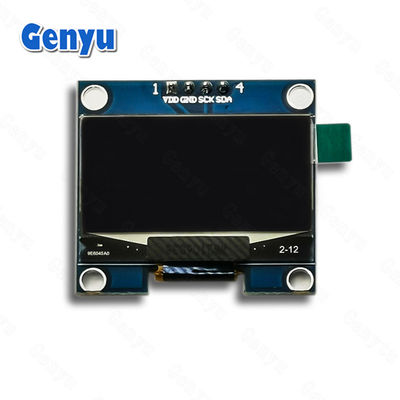

1Mô-đun màn hình OLED.3 inch Màu trắng 128x64 Độ phân giải SH1106 Giao diện I2C
Đặc điểm chính:
Các thông số chi tiết:

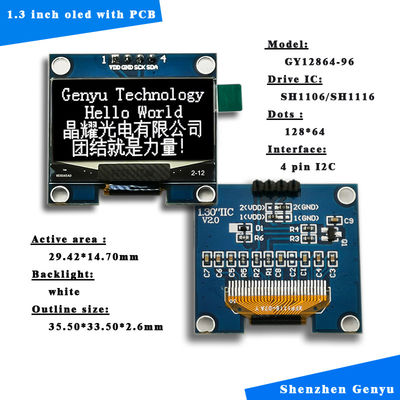

| 1 | Tên thương hiệu | Genyu |
| 2 | Số mẫu | GY12864-96 |
| 3 | Chế độ hiển thị | OLED ((Diode phát sáng hữu cơ) |
| 4 | Màu sắc | Màu trắng |
| 5 | Kích thước | 1.3 inch |
| 6 | Điểm ma trận | 128 x 64 pixel |
| 7 | Kích thước mô-đun |
35.5 ((W) x 33.5 ((H) x 11.3 ((D) mm
|
| 8 | Khu vực xem | 31.42 (W) x 16.70 ((H)mm |
| 9 | Khu vực hoạt động |
29.42 (W) x 14.70 ((H)mm
|
| 10 | Kích thước chấm | 0.21 ((W) * 0.21 ((H) mm |
| 11 | Điểm Pitch | 0.23 ((W) * 0.23 ((H) mm |
| 12 | IC ổ đĩa | SH1106G |
| 13 | Giao diện |
I2C
|
| 14 | Bộ kết nối FPC | 4PIN, hàn |
| 15 | Mã PINĐộng cơ | 2.54 mm |
| 16 | Phương pháp điều khiển | VCC = 3,3V ~ 4,2V |
| 17 | góc nhìn | 160° |
Màn hình OLED (0,42 inch ~ 3,12 inch ):
Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv
SH1106 so với SSD1306:
Trong khiSH1106vàSSD1306có nhiều điểm tương đồng, nhưng có một vài khác biệt:
Tổ chức trí nhớ: SH1106 có bố cục bộ nhớ khác so với SSD1306, có thể ảnh hưởng đến cách render hình ảnh và văn bản.
Bắt đầu: SH1106 có thể yêu cầu một thói quen khởi tạo hơi khác so với SSD1306,có nghĩa là một số thư viện hoạt động với SSD1306 có thể không hoạt động đúng với SH1106 mà không có một số điều chỉnh.
Hỗ trợ bộ điều khiển: SH1106 hỗ trợ cả haiI2CvàSPIchế độ, nhưng thường, I2C được sử dụng cho các dự án nhúng nhỏ hơn.
Pin-out cho màn hình OLED SH1106 1,3 inch (I2C):
Đối với một người điển hình1.3 inch SH1106 mô-đun OLEDvới mộtI2Cgiao diện, pinout thường như sau:
VCC: Nguồn cung cấp điện (thường là3.3Vhoặc5V, tùy thuộc vào mô hình hiển thị).
GND- Địa ngục.
SCL: Serial Clock Line (I2C).
SDA: Serial Data Line (I2C).
RES (Tái thiết lập): Reset pin (tùy chọn cho giao tiếp I2C).
DC (Dữ liệu/Lệnh): Data/Command pin (thường gắn liền với mặt đất cho I2C).
A. 1) Màn hình LCD phân đoạn tùy chỉnh;
2) Mô-đun hiển thị LCD đồ họa đơn sắc / ma trận chấm;
3)Micro OLED Display Module;
4) Bảng hiển thị LCD màu TFT;
5) Đèn đèn LED.
2Q: Nhà máy của anh ở đâu?
A.Văn phòng của chúng tôi nằm ở Thâm Quyến, Quảng Đông và nhà máy của chúng tôi ở tỉnh Giang Xî.
5. Q: Tôi có thể nhận được một mức giá thấp hơn cho màn hình OLED?
A: Vâng, giá rẻ hơn với đơn đặt hàng lớn hơn / số lượng lớn hơn.
6. Q: Làm thế nào bạn kiểm soát chất lượng sản phẩm?
A: Tất cả các sản phẩm đều được kiểm tra 100% trước khi vận chuyển.
