| Tên thương hiệu: | Genyu |
| Số mẫu: | GY12864-18 |
| MOQ: | 100 cái |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, MoneyGram, Thẻ tín dụng |
| Khả năng cung cấp: | 150K chiếc / tháng |

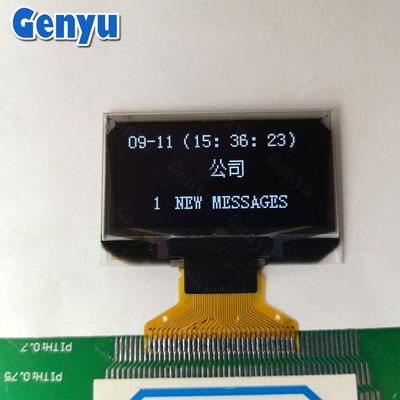

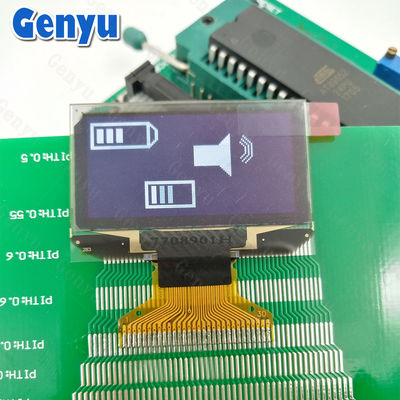

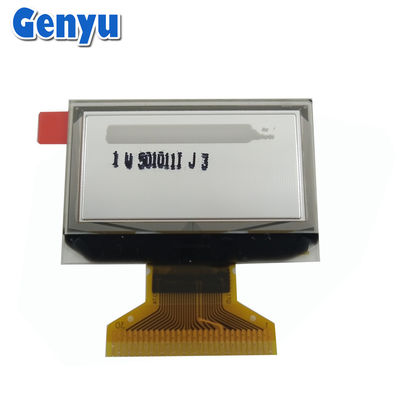

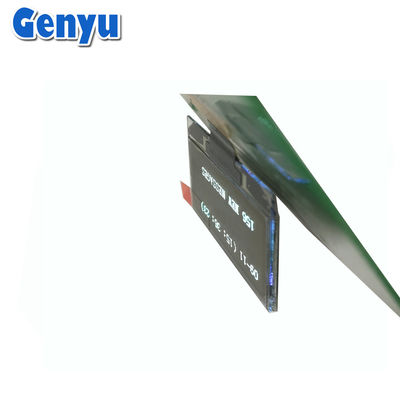

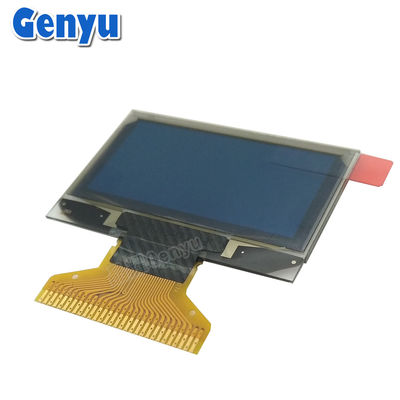

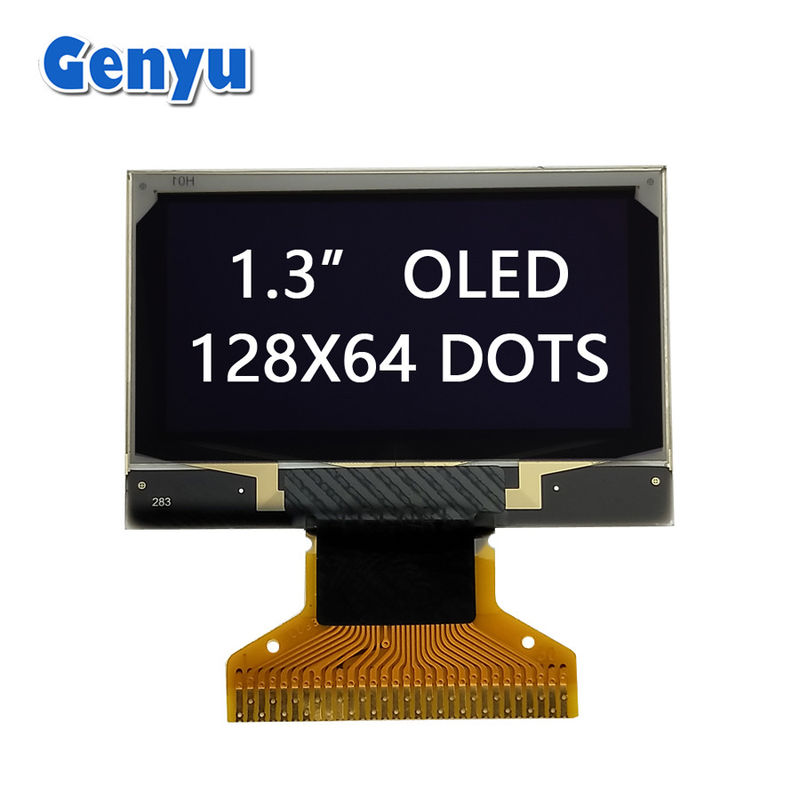

1.3 inch OLED Display Màu trắng 128x64 Dots SH1106 30PIN Soldering FPC
Đặc điểm chính:
Kích thước hiển thị: 1,3 inch ngang.
Nghị quyết: Thông thường128x64 pixel(mônochrome), nhưng độ phân giải cao hơn (ví dụ, 128x128 hoặc 256x128) là có thể, đặc biệt là cho các phiên bản màu.
Màu sắc: Monochrome (màu đen và trắng) là phổ biến nhất, nhưng có các biến thể màu sắc (thường là RGB, đôi khi có độ phân giải cao hơn).
Công nghệ: OLED (Organic Light Emitting Diode), cung cấp độ tương phản cao, tiêu thụ năng lượng thấp và góc nhìn rộng.
Độ sáng: OLED nói chung có độ sáng và độ tương phản cao hơn so với LCD, và các mức màu đenmàu đen thậtvì các pixel riêng lẻ phát ra ánh sáng trực tiếp.
Giao diện: Thông thường có sẵn trongI2CvàSPIgiao diện, vớiI2Cphổ biến hơn cho dây dễ dàng.
Các thông số chi tiết:
| 1 | Tên thương hiệu | Genyu |
| 2 | Số mẫu | GY12864-18 |
| 3 | Chế độ hiển thị | OLED ((Diode phát sáng hữu cơ) |
| 4 | Màu sắc | Màu trắng |
| 5 | Kích thước | 1.3 inch |
| 6 | Điểm ma trận | 128 x 64 pixel |
| 7 | Kích thước mô-đun |
34.5 ((W) x23.0 ((H) x1.427 ((D) mm
|
| 8 | Khu vực xem |
31.42 (W) x 16.7 ((H)mm
|
| 9 | Khu vực hoạt động |
29.42 ((W) x14.7 ((H)mm
|
| 10 | Kích thước chấm | 0.21 ((W) * 0.21 ((H) mm |
| 11 | Điểm Pitch | 0.23 ((W) * 0.23 ((H) mm |
| 12 | IC ổ đĩa | SH1106G |
| 13 | Giao diện |
giao diện 6800/8080, giao diện chuỗi 4 dây, I2C
|
| 14 | Bộ kết nối FPC | 30PIN, hàn |
| 15 | Điện áp | VDD=1.65~3.3V, Vin=3.5~4.2V |
| 16 | góc nhìn | 160° |
Màn hình OLED (0,42 inch ~ 3,12 inch ):
Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv
IC điều khiển OLED phổ biến cho màn hình 1,3 inch:
SSD1306: Một trong những bộ điều khiển phổ biến nhất được sử dụng trong màn hình OLED 1,3 inch với độ phân giải 128x64. Nó hỗ trợ cả I2C và SPI.
SSD1327: Một bộ điều khiển phổ biến khác được sử dụng trong các màn hình tương tự, đặc biệt là cho độ phân giải cao hơn hoặc OLED màu.
SH1106/SH1107: Được tìm thấy trong một số màn hình có cùng hoặc tương tự yếu tố hình dạng và độ phân giải.
Pinout cho màn hình OLED 1,3 inch (phiên bản I2C):
Nếu bạn đang sử dụng một phiên bản I2C của1Màn hình OLED 0,3 inch(với một bộ điều khiển nhưSSD1306hoặcSSD1327), thông thường sẽ là:
VCC: Nguồn cung cấp điện (thường là 3,3V hoặc 5V).
GND- Địa ngục.
SCL: Serial Clock Line (I2C).
SDA: Serial Data Line (I2C).
RES (Tái thiết lập): Reset pin (tùy chọn cho I2C).
DC (Dữ liệu/Lệnh): Data/Command pin (được sử dụng cho SPI, thường được gắn với mặt đất cho I2C).
A. 1) Màn hình LCD phân đoạn tùy chỉnh;
2) Mô-đun hiển thị LCD đồ họa đơn sắc / ma trận chấm;
3)Micro OLED Display Module;
4) Bảng hiển thị LCD màu TFT;
5) Đèn đèn LED.
2Q: Nhà máy của anh ở đâu?
A.Văn phòng của chúng tôi nằm ở Thâm Quyến, Quảng Đông và nhà máy của chúng tôi ở tỉnh Giang Xî.
5. Q: Tôi có thể nhận được một mức giá thấp hơn cho màn hình OLED?
A: Vâng, giá rẻ hơn với đơn đặt hàng lớn hơn / số lượng lớn hơn.
6. Q: Làm thế nào bạn kiểm soát chất lượng sản phẩm?
A: Tất cả các sản phẩm đều được kiểm tra 100% trước khi vận chuyển.
