Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC

Tên thương hiệu: Genyu
Số mẫu: GY64128-01
MOQ: 100 cái
giá bán: Có thể đàm phán
Điều khoản thanh toán: T / T, Paypal, Western Union, MoneyGram, Thẻ tín dụng
Khả năng cung cấp: 150K chiếc / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
RoHS, ISO9001: 2015
Kích thước bảng điều khiển:
0,96 inch (đường chéo)
Nghị quyết:
128*64 chấm
Màu hiển thị:
màu trắng
IC điều khiển:
SH1107
FPC:
13pin, hàn
chi tiết đóng gói:
Thẻ chống nhựa và hộp bìa
Khả năng cung cấp:
150K chiếc / tháng
Làm nổi bật:

Màn hình OLED dọc 0

,

96 inch

,

Mô-đun hiển thị theo chiều dọc 0

Mô tả sản phẩm

0Màn hình OLED 96 inch kiểu dáng dọc màu trắng 128x64 chấm SH1107 13PIN Soldering FPC



A0.96 inch OLEDhiển thị vớiSH1107driver là một màn hình OLED nhỏ phổ biến khác, thường được sử dụng trong các dự án vi điều khiển. Nó tương tự về kích thước và chức năng với màn hình sử dụng các bộ điều khiển khác nhưSSD1306, nhưng nó có một số khác biệt về giao tiếp và xử lý màn hình.





Đặc điểm chính của OLED 0,96 inch (SH1107):



  • IC trình điều khiển:SH1107là bộ điều khiển điều khiển màn hình.
  • Nghị quyết: Thông thường128x64 pixel.
  • Loại hiển thị: Monochrome (đen và trắng) OLED.
  • Kích thước: 0,96 inch ngang.
  • Giao thức thông tin: Thông thường sử dụngI2ChoặcSPIcho giao tiếp, mặc dù I2C phổ biến hơn.
  • Giao diện: SH1107 tương thích với cả haiI2CSPIgiao diện, nhưngI2Cgiao diện được sử dụng rộng rãi hơn trong các dự án nhỏ hơn.

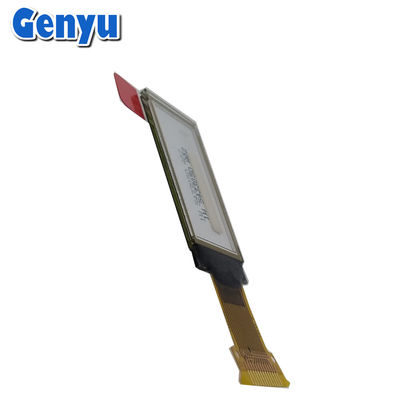

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 0







Các thông số chi tiết:



1 Tên thương hiệu Genyu
2 Số mẫu GY64128-01
3 Chế độ hiển thị OLED ((Diode phát sáng hữu cơ)
4 Màu sắc Màu trắng
5 Kích thước 0.96 inch
6 Điểm ma trận 64*128 pixel
7 Kích thước mô-đun
14.0 ((W) x28.0 ((H) x1.227 ((D) mm
8 Khu vực xem
11.86 (W) x 22.74 ((H) mm
9 Khu vực hoạt động
10.86 (W) x 21.74 ((H)mm
10 Kích thước chấm 0.15 ((W) * 0.15 ((H) mm
11 Điểm Pitch 0.17 ((W) * 0.17 ((H) mm
12 IC ổ đĩa SH1107
13 Giao diện 4 dây nối tiếp, I2C
14 Bộ kết nối FPC 13PIN, hàn
15 Điện áp VDD = 1,65 ~ 3,3V, Vin = 8,5 ~ 9,5V
16 góc nhìn 160°

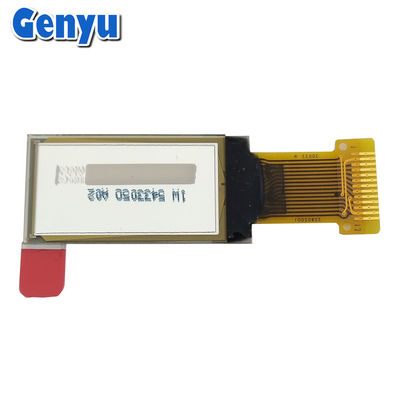

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 1

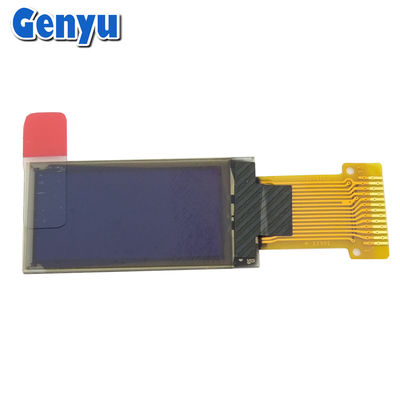

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 2

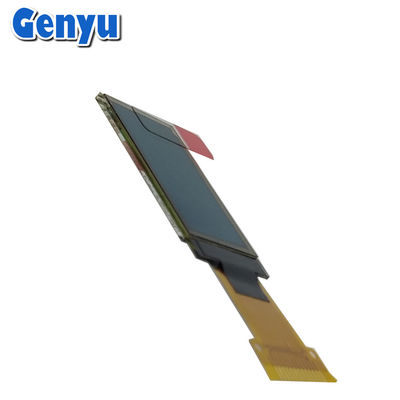

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 3







Màn hình OLED (0,42 inch ~ 3,12 inch ):



Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv

Chúng tôi có thể tùy chỉnh FPC, giao diện, bảng cảm ứng và bảng PCB dựa trên nhu cầu của bạn.



Ưu điểm của SH1107 so với các bộ điều khiển khác:



  • Khả năng tương thích cao hơn: Trong khi SSD1306 phổ biến hơn, SH1107 cũng được hỗ trợ tốt và hoạt động tốt trong các thiết bị nhỏ, nơi cần giải quyết bộ nhớ hoặc các chức năng hiển thị cụ thể.

  • Các tính năng nâng cao hơn: SH1107 có thể cung cấp khả năng đồ họa tốt hơn và xử lý hiệu quả hơn các màn hình phức tạp do khả năng xử lý bộ nhớ và trình điều khiển của nó.

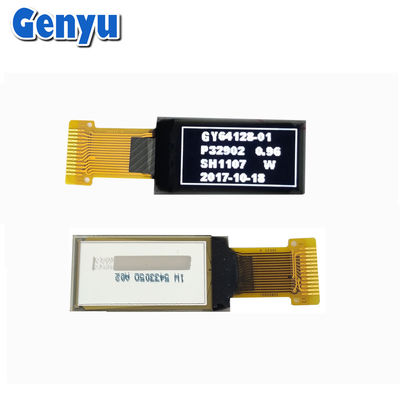

Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 4




Sự khác biệt giữa SH1107 và SSD1306:



  • Đề cập: SH1107 có mộtđịa chỉ bộ nhớ khác nhauSSD1306, có nghĩa là nó có thể không tương thích trực tiếp với các thư viện dành cho SSD1306 (mặc dù nhiều thư viện sẽ làm việc với cả hai).

  • Kiểm soát giao diện: SH1107 có mộtchuỗi khởi tạo hơi khác nhauvà điều khiển các lệnh hơn SSD1306, vì vậy thư viện hoặc cấu hình cụ thể là cần thiết.



Pin-out cho SH1107 OLED (phiên bản I2C):



Nếu bạn đang sử dụng một0.96 inch SH1107 OLEDmàn hình hiển thị với giao tiếp I2C, các chân phổ biến là:

  1. VCC: Nguồn cung cấp điện (thường là 3,3V hoặc 5V).

  2. GND- Địa ngục.

  3. SCL: Serial Clock Line (I2C).

  4. SDA: Serial Data Line (I2C).

  5. RES (Tái thiết lập): Kẹp thiết lập lại (tùy chọn cho I2C, thường bị ràng buộc thấp cho I2C).

  6. DC (Dữ liệu/Lệnh): Data/Command pin (được sử dụng cho SPI, thường bị ràng buộc thấp cho I2C).



Loại dọc màn hình OLED 0,96 inch 128x64 chấm SH1107 13PIN Soldering FPC 5
