| Tên thương hiệu: | Genyu |
| Số mẫu: | GY12864-04 |
| MOQ: | 100 cái |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, MoneyGram, Thẻ tín dụng |
| Khả năng cung cấp: | 150K chiếc / tháng |

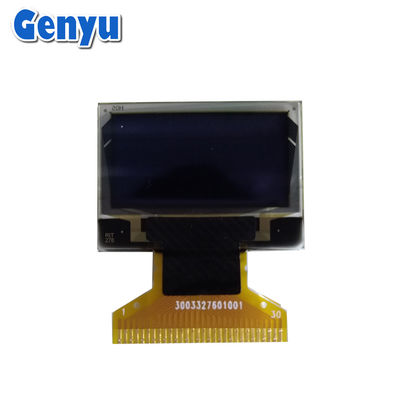

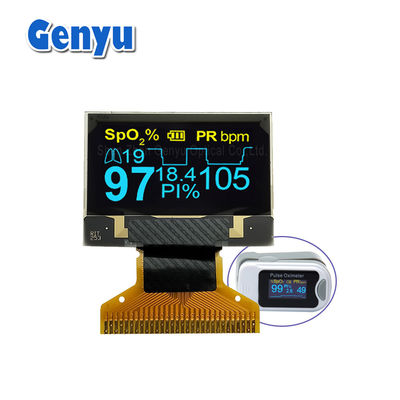

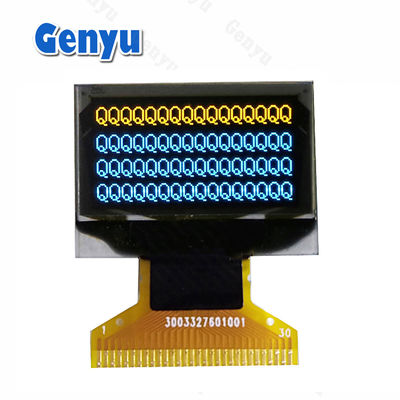

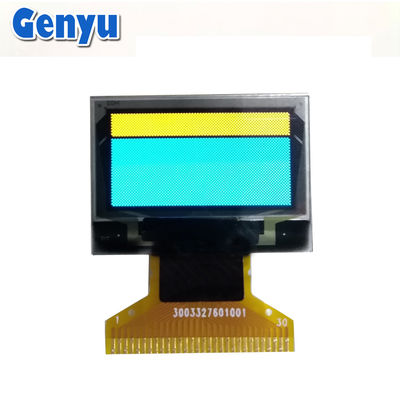

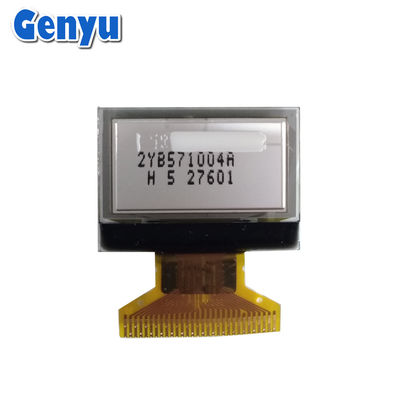

0Màn hình OLED.96 inch Hai màu 128x64 Độ phân giải SSD1306 30PIN Serial Interface
Thông số kỹ thuật điện:
Giao diện:
I2C (2 dây) hoặc SPI (4 dây) tùy thuộc vào mô-đun (kiểm tra trước khi mua).
Giao diện I2C sử dụng hai chân (SCL và SDA) để giao tiếp, trong khi SPI sử dụng nhiều hơn (MOSI, MISO, SCK và CS).
Cung cấp điện: 3.3V đến 5V.
Tiêu thụ hiện tại:
Thông thường, 20-30mA ở độ sáng đầy đủ.
Tiêu thụ điện giảm đáng kể với độ sáng thấp hơn hoặc màn hình màu đen (vì OLED tự phát ra).
Tính năng hiển thị:
Tỷ lệ tương phản: Tốt, với màu đen thực sự bởi vì các pixel OLED có thể được tắt hoàn toàn.
Tỷ lệ làm mới: đủ nhanh cho văn bản mượt mà và đồ họa đơn giản (tỷ lệ làm mới ~ 60Hz hoặc cao hơn là điển hình).
Biểu hiện phông chữ: Tốt cho việc hiển thị văn bản ở kích thước nhỏ, và có thể hỗ trợ đồ họa pixel cơ bản.
Thời gian phản ứng: Thời gian phản ứng nhanh mà không có chuyển động mờ.
Các thông số chi tiết:
| 1 | Tên thương hiệu | Genyu |
| 2 | Số mẫu | GY12864-04 |
| 3 | Chế độ hiển thị | OLED ((Diode phát sáng hữu cơ) |
| 4 | Màu sắc | Y&B |
| 5 | Kích thước | 0.96 inch |
| 6 | Điểm ma trận | 128 x 64 pixel |
| 7 | Kích thước mô-đun |
26.7 ((W) x19.26 ((H) x1.41 ((D) mm
|
| 8 | Khu vực xem | 23.74 (W) x 12.864 ((H) mm |
| 9 | Khu vực hoạt động | 21.74 ((W) *10.86 ((H) mm |
| 10 | Kích thước chấm | 0.15 ((W) * 0.15 ((H) mm |
| 11 | Điểm Pitch | 0.17 ((W) * 0.17 ((H) mm |
| 12 | IC ổ đĩa | SSD1306 |
| 13 | Giao diện | 6800/8080 giao diện, 4 dây nối tiếp giao diện, I2C |
| 14 | Bộ kết nối FPC | 30PIN, hàn |
| 15 | Điện áp | VDD=1.65~3.3V, Vin=3.5~4.2V |
| 16 | góc nhìn | 160° |
Màn hình OLED (0,42 inch ~ 3,12 inch ):
Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv
Pinout (đối với I2C):
Pinout chung cho một0.96 inch SSD1306 OLED (I2C)hiển thị là:
VCC: Nguồn cung cấp điện (3.3V hoặc 5V tùy thuộc vào hệ thống của bạn).
GND- Địa ngục.
SCL: Serial Clock Line (đối với giao tiếp I2C).
SDA: Serial Data Line (đối với giao tiếp I2C).
RES: Đặt lại (tùy theo mô-đun).
DC: Dữ liệu/Lệnh (được sử dụng để chỉ ra liệu dữ liệu được gửi là dữ liệu lệnh hoặc hiển thị).
CS: Chip Select (được sử dụng cho giao diện SPI, không cần thiết cho I2C).
Đối với SPI, bạn cũng cầnMOSI,SCK, vàCS.
A. 1) Màn hình LCD phân đoạn tùy chỉnh;
2) Mô-đun hiển thị LCD đồ họa đơn sắc / ma trận chấm;
3)Micro OLED Display Module;
4) Bảng hiển thị LCD màu TFT;
5) Đèn đèn LED.
2Q: Nhà máy của anh ở đâu?
A.Văn phòng của chúng tôi nằm ở Thâm Quyến, Quảng Đông và nhà máy của chúng tôi ở tỉnh Giang Xî.
5. Q: Tôi có thể nhận được một mức giá thấp hơn cho màn hình OLED?
A: Vâng, giá rẻ hơn với đơn đặt hàng lớn hơn / số lượng lớn hơn.
6. Q: Làm thế nào bạn kiểm soát chất lượng sản phẩm?
A: Tất cả các sản phẩm đều được kiểm tra 100% trước khi vận chuyển.
