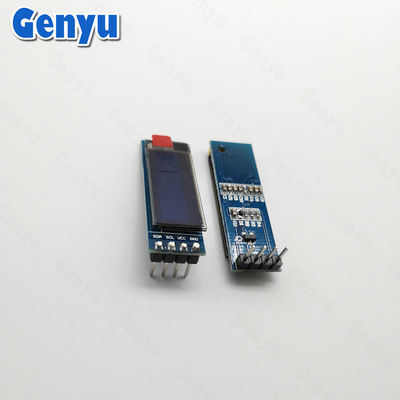

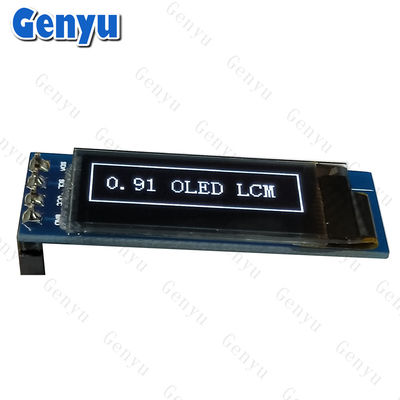

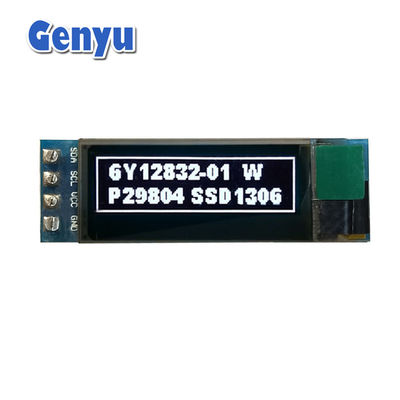

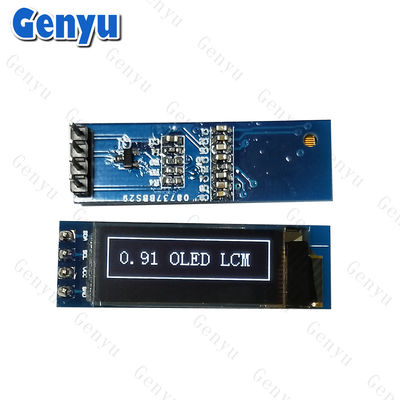

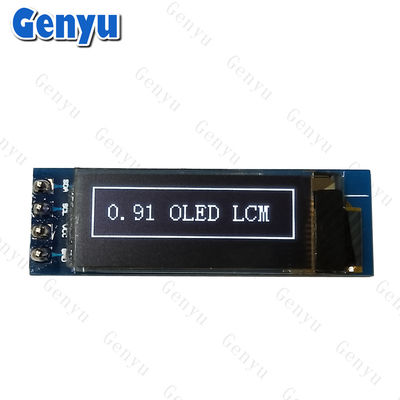

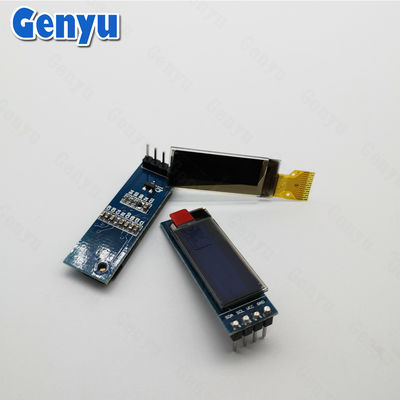

Màn hình màn hình OLED màu trắng 0,91 inch 128x32 Dots SSD1306 4PIN I2C

0Mô-đun màn hình OLED 91 inch màu trắng 128x32 Dots SSD1306 4PIN I2C Interface

Đặc điểm chung:

1. Kích thước hiển thị:

   • Kích thước đường chéo0.91 inch.

   • Nghị quyết:128x32pixel, phổ biến nhất cho màn hình nhỏ hơn.

2. Loại OLED:Đen màu: Hầu hết các màn hình OLED 0,91 inch làmàu đơn(thường là trắng, xanh dương hoặc vàng), có nghĩa là chúng hiển thị một màu trên nền đen

3. Giao diện:

   • I2C: Hầu hết các mô-đun OLED 0,91 inch sử dụngI2Cgiao diện cho giao tiếp, chỉ cần hai dòng dữ liệu (SDAđối với dữ liệu vàSCLcho đồng hồ). I2C thuận tiện cho hệ thống dây đơn giản hơn và tốc độ giao tiếp chậm hơn.

   • SPI: Một số mô-đun OLED 0,91 inch cũng có thể hỗ trợSPI(Serial Peripheral Interface), cho phép truyền dữ liệu nhanh hơn nhưng yêu cầu dây điện bổ sung.

4. IC trình điều khiển:SSD1306: Đây là một trong những bộ điều khiển OLED phổ biến nhất, được sử dụng rộng rãi trong các mô-đun 0,91 inch

5. Cung cấp điện:Màn hình OLED tương đốinăng lượng thấpso với màn hình LCD truyền thống bởi vì chúng không yêu cầu một ánh sáng nền mỗi pixel phát ra ánh sáng của nó.3.3Vhoặc5V(tùy thuộc vào mô hình) để vận hành.

6. Lắp đặt PCB:PCB cứng: Những người khác đi kèm với PCB cứng, phổ biến hơn trongđược nhúnghoặckhông độngcác ứng dụng như thiết bị cầm tay, cảm biến và thiết bị.

Thông số chi tiết:

Màn hình OLED (0,42 inch ~ 3,12 inch ):

Chúng tôi chủ yếu phát triển màn hình OLED cỡ nhỏ và trung bình, bao gồm 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", và 3,12 ", vv

Làm thế nào để sử dụng một PCB OLED 0,91 inch với Arduino:

Để kết nối và sử dụng một màn hình OLED 0,91 inch với mộtArduino(hoặc máy vi điều khiển khác), làm theo các bước cơ bản sau:

1.Đặt dây điện cho màn hình:

• Giao diện I2C (thường gặp nhất):

  • VCCđến 3.3V hoặc 5V pin trên Arduino (tùy thuộc vào thông số kỹ thuật hiển thị).

  • GNDđến chân đất (GND) trên Arduino.

  • SCLđến chân SCL trên Arduino.

  • SDAđến chân SDA trên Arduino.

• Giao diện SPI(nếu có):

  • VCCđến pin 3.3V hoặc 5V trên Arduino.

  • GNDđến pin GND.

  • SCK(Serial Clock) đến chân SCK trên Arduino.

  • MOSI(Master Out Slave In) vào MOSI pin trên Arduino.

  • CS(Chip Select) đến bất kỳ chân kỹ thuật số nào trên Arduino (ví dụ, chân 10).
